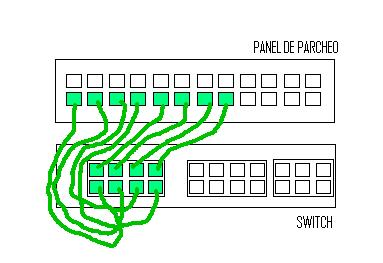

Montaje de un bastidor con switch y panel de parcheo

Para construir este montaje han de seguirse los siguientes pasos:
- Montar la estructura del panel del bastidor.
- Fijar sobre el bastidor el panel de parcheo y el switch.
- Montar 8 latiguillos con cables UTP y los conectores RJ- 45.
- Comprobar que los latiguillos se han montado correctamente.
- Conectarlos entre el panel de parcheo y el switch.

Montaje de puestos en áreas de trabajo

Para construir este montaje han de seguirse los siguientes pasos:
- Fijar en el panel las canaletas y las cajas de registro.
- Introducir los cables en el compartimento inferior.
- Conectar el switch con los puestos de trabajo.

Instalaciones ICT. Tema 6

Instalaciones ICT. Tema 6.

1º ¿Qué es una Infraestructura Común de Telecomunicaciones?
Son las instalaciones que permiten la distribución de señales de telecomunicación a un grupo de usuarios que disponen de una instalación común, como pueden ser los vecinos de un edificio o de un grupo de viviendas unifamiliares.
Haz un gráfico de un edificio con Paint, similar al de la figura 6.1



















2º Describe las partes que forman el esquema general de la Instalación de ICT.
-Red de alimentación: Es por la que entran, desde el exterior, las señales son los diferentes tipos de instalaciones de telecomunicación.
-Punto de interconexión: Es el recinto en el que se centralizan todas las conexiones de la ICT. Es el nexo de unión entre la red de alimentación y la de distribución.
-Red de distribución: Es la red general desde la que se distribuyen todas las señales de la ICT.
Haz un gráfico del esquema general, como el de la figura 6.2 con Paint y lo incluyes en esta respuesta.

Ejercicio 2

- Diseña el esquema con creately.com, con un bastidor, paneles de parcheo, rack, cableado, un swiitch y un router con acceso a Internet.

Esquema básico del cableado estructurado

Un sistema de cableado estructurado consta de las siguientes partes:
-Rosetas RJ-45 para la conexión de los puestos o terminales de trabajo.
-Paneles de parcheo (patch panel).
-Latiguillos de conexión (patch cords).
-Switchs o concentradores.
-Router.
Para el correcto funcionamiento de la instalación se han establecido unas distancias máximas para el cableado entre elementos:
-Entre los switch y los paneles de parcheo: máximo 3 m.
-Entre los paneles de parcheo y la roseta de conexión: máximo 90 m.
-Entre la roseta de conexión y el terminal: máximo 6 m.

Actividades cableado estructurado

* ¿Para qué sirve el cableado estructurado?
El cableado estructurado soporta los diferentes servicios de telecomunicaciones, principalmente de voz y de datos, que se integran en un edificio.

* ¿Qué ventajas tiene poner un cableado estructurado en una oficina?
El cableado estructurado supone varias ventajas:
-Es un sistema abierto que acepta dispositivos de cualquier fabricante o proveedor.
-Se caracteriza por su enorme flexcibilidad en el momento de hacer reformas o reestructuración del cableado.
-La ampliación y expansión del sistema es sencilla, sin necesidad de modificar la instalación ya existente.
-Es fácil de mantener y de administrar, tanto desde el punto de vista de modificar la instalación como de software.
-En la búsqueda de problemas o averías, se pueden aislar zonas de la instalación, dejando el funcionamiento de las no afectadas.

* Enumera las características del cableado.
Todos los sistemas de cableado estructurado deben adaptarse a las siguientes categorías técnicas:
-Uso de cables de pares trenzados.
-Conectores basados en estándar RJ-45.
-Topología de red en estrella.

* ¿Cómo es una red de cableado estructurado?. Dibújala con Paint y la subes a tu entrada.




















* Haz con Paint un esquema básico de cableado estructurado.
